نقش میل بادامک در موتور خودروها چیست؟

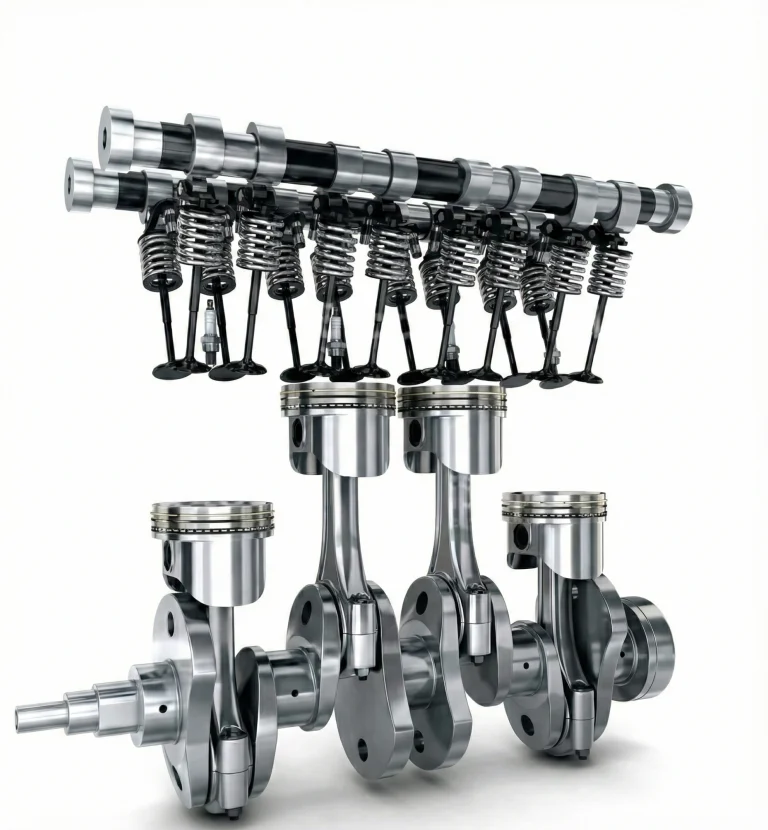

میلبادامک در موتورهای پیستونی چیست و چه نقشی دارد؟
سوپاپها مسیر ورود هوا و خروج دود هستند. میلبادامک مسئول کنترل دقیق باز و بسته شدن سوپاپهاست؛ یعنی تعیین میکند سوپاپها چه زمانی باز شوند، چقدر باز شوند و چه مدت باز بمانند. همین کنترل دقیق، مستقیم روی نرمی کارکرد، صدای موتور، مصرف سوخت، توان و شتاب، و دوام موتور اثر میگذارد.
میلبادامک چطور سوپاپها را باز و بسته میکند؟
روی میلبادامک برجستگیهایی وجود دارد که به آنها بادامک میگویند. وقتی میلبادامک میچرخد:
بادامک به سوپاپ (یا قطعات واسطه مثل تایپیت و راکِر) فشار میآورد → سوپاپ باز میشود
وقتی بادامک رد میشود → فنر سوپاپ سوپاپ را برمیگرداند → سوپاپ بسته میشود
پس میلبادامک مثل یک «زمانبندیکننده» عمل میکند که نفس کشیدن موتور را تنظیم میکند: هرچه این زمانبندی دقیقتر و متناسبتر باشد، موتور روانتر و پایدارتر کار میکند.
میلبادامک از چه ساخته میشود؟
میلبادامکها معمولاً فلزی و یکپارچه هستند (گاهی هم برای سبکتر شدن بهصورت توخالی ساخته میشوند). رایجترین جنسها:
چدن: در تولید انبوه خیلی استفاده میشود، اقتصادی است و مقاومت سایشی خوبی دارد.
فولاد یکپارچه ماشینکاریشده: بیشتر در نمونههای خاص یا تولید کم استفاده میشود؛ ساخت دقیقتری دارد و معمولاً گرانتر است.

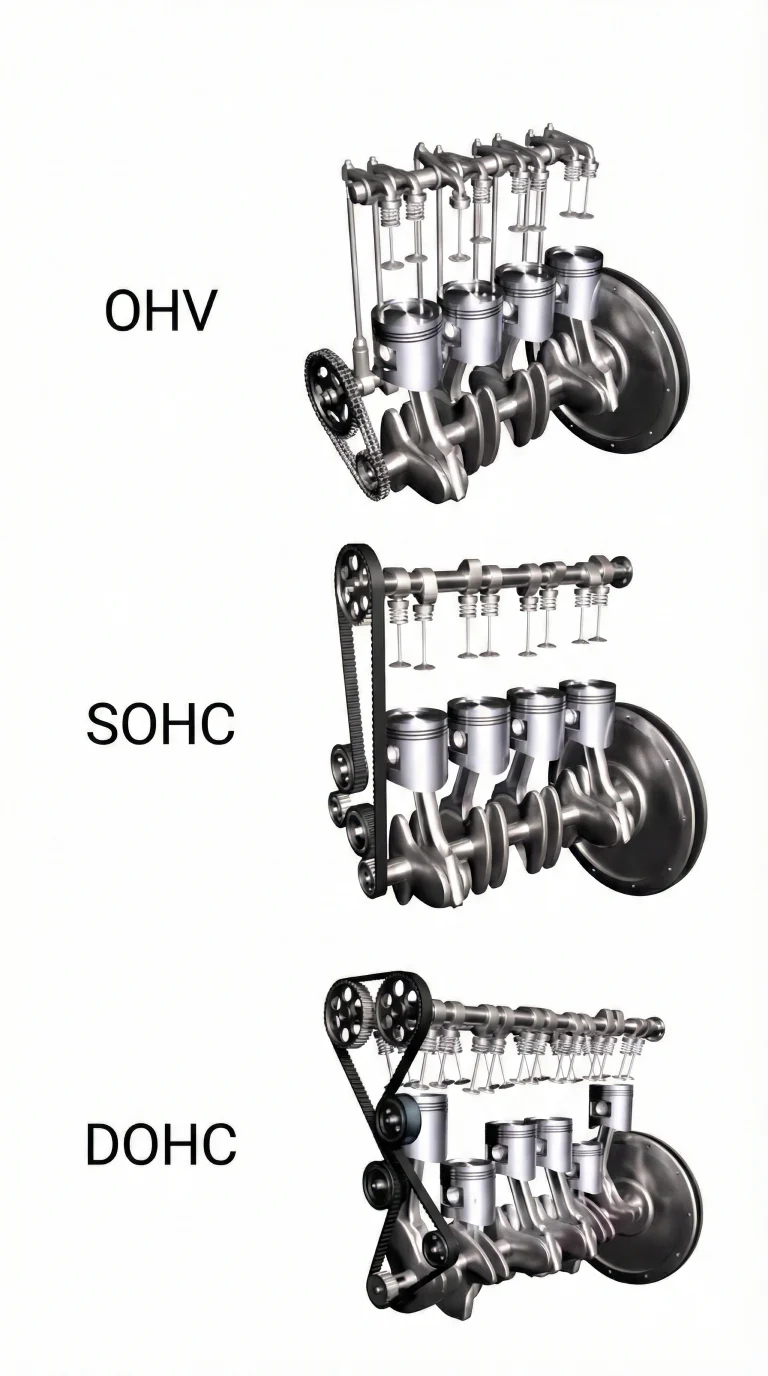

میلبادامک کجای موتور قرار میگیرد؟ (OHV / SOHC / DOHC)
محل قرارگیری میلبادامک به طراحی موتور بستگی دارد:
OHV (میلبادامک داخل بلوک): میلبادامک داخل بلوک قرار دارد و نیرو با قطعاتی مثل پوشراد و راکر به سوپاپها منتقل میشود. این طراحی معمولاً سادهتر و کمهزینهتر است.
SOHC (تکمیل بالا): میلبادامک داخل سرسیلندر و نزدیک سوپاپها قرار دارد.
DOHC (دو میل بالا): دو میلبادامک در سرسیلندر قرار میگیرد (معمولاً یکی برای سوپاپهای ورودی و یکی برای سوپاپهای خروجی). این طراحی کنترل دقیقتری روی سوپاپها میدهد و در موتورهای امروزی رایجتر است.
میلبادامک چگونه میچرخد؟ (تسمه تایم، زنجیر تایم، دنده)
برای اینکه موتور درست کار کند، میلبادامک باید دقیقاً با میللنگ هماهنگ باشد. این هماهنگی معمولاً با یکی از روشهای زیر انجام میشود:
- تسمه تایم: کمصدا و نرمتر، اما نیازمند سرویس دورهای و تعویض در زمان مشخص
- زنجیر تایم: معمولاً بادوامتر، اما اگر فرسوده شود ممکن است صدا ایجاد کند
- دنده: در برخی طراحیها استفاده میشود

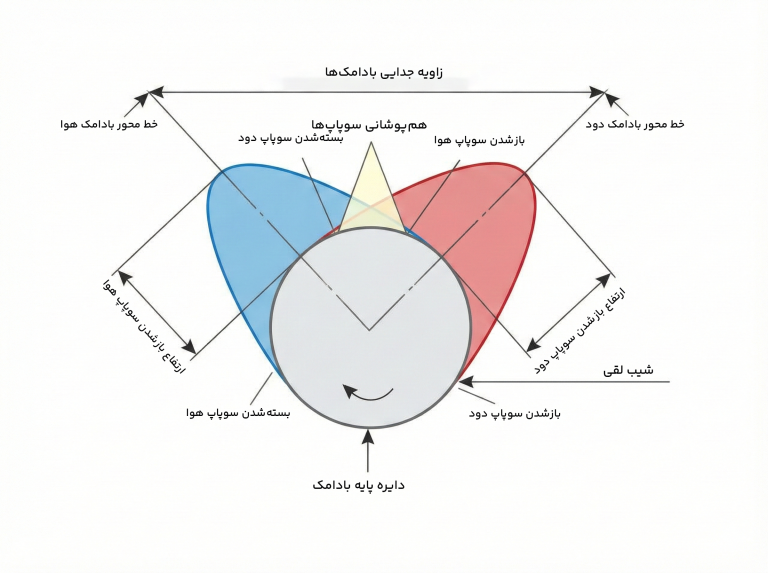

سه مشخصه مهم میلبادامک که رفتار موتور را تغییر میدهد
وقتی درباره «رفتار موتور» صحبت میکنیم—مثل نرمی، صدا، مصرف، شتاب و دوام—سه ویژگی میلبادامک خیلی تعیینکننده هستند:
- مدت باز بودن سوپاپ (Duration)
- میزان باز شدن سوپاپ (Lift)
- همزمانی باز بودن سوپاپهای ورودی و خروجی (Overlap)
این سه مورد مثل سه “تنظیم اصلی” هستند: افزایش هرکدام میتواند یک بخش را بهتر کند، اما معمولاً یک بخش دیگر را هم تحت فشار میگذارد.

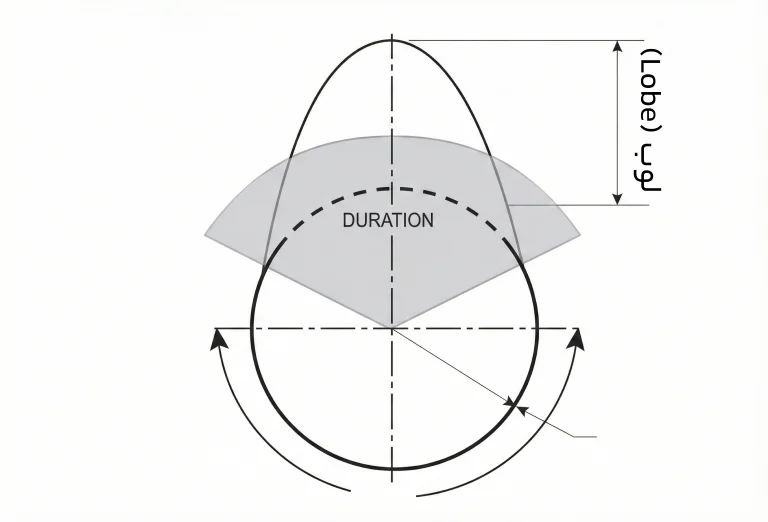

مدت باز بودن سوپاپ (Duration) یعنی چه؟
Duration یعنی سوپاپ چند درجه از چرخش موتور باز میماند؛ سادهتر: «سوپاپ چقدر وقت دارد هوا را عبور بدهد؟»
- مدت باز بودن کوتاهتر: مناسب رانندگی شهری → گشتاور دور پایین بهتر، درجا نرمتر، مصرف بهتر
- مدت باز بودن بلندتر: مناسب دورهای بالا → توان بیشتر در دورهای بالا، اما معمولاً افت کشش در دور پایین و بدتر شدن درجا

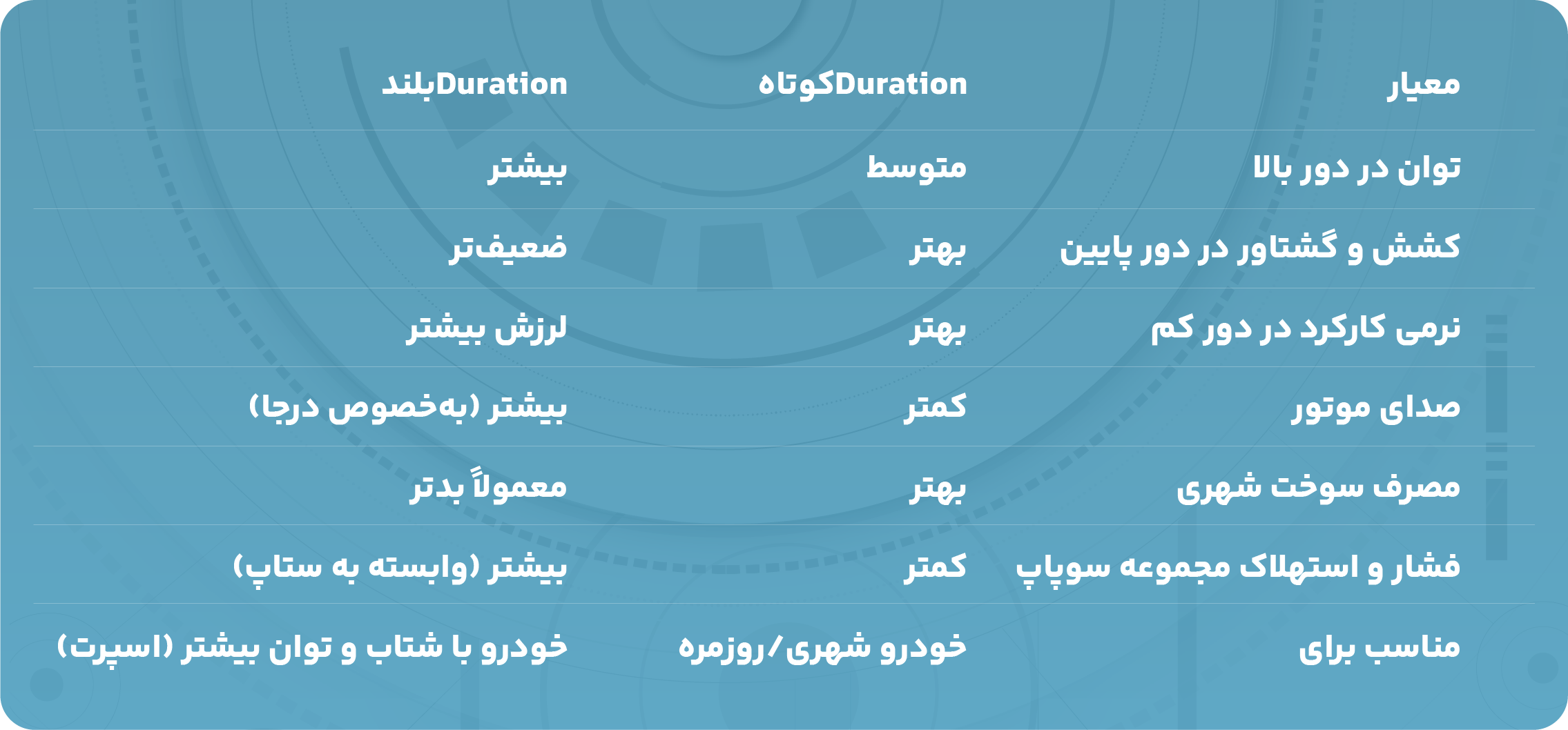

جدول مقایسه Duration
میزان باز شدن سوپاپ (Lift) یعنی چه؟
Lift یعنی سوپاپ چقدر از نشیمنگاهش فاصله میگیرد؛ یعنی «سوپاپ چقدر باز میشود؟»
Lift بیشتر میتواند عبور هوا را بهتر کند و به توان بالاتر کمک کند
اما محدودیتهایی هم دارد:نزدیک شدن بیش از حد سوپاپ به پیستون و احتمال برخورد
افزایش فشار روی فنر سوپاپ و قطعات مرتبط
احتمال بروز جا ماندن سوپاپ در دور بالا (Valve Float) که باعث افت توان و بدکارکردی میشود

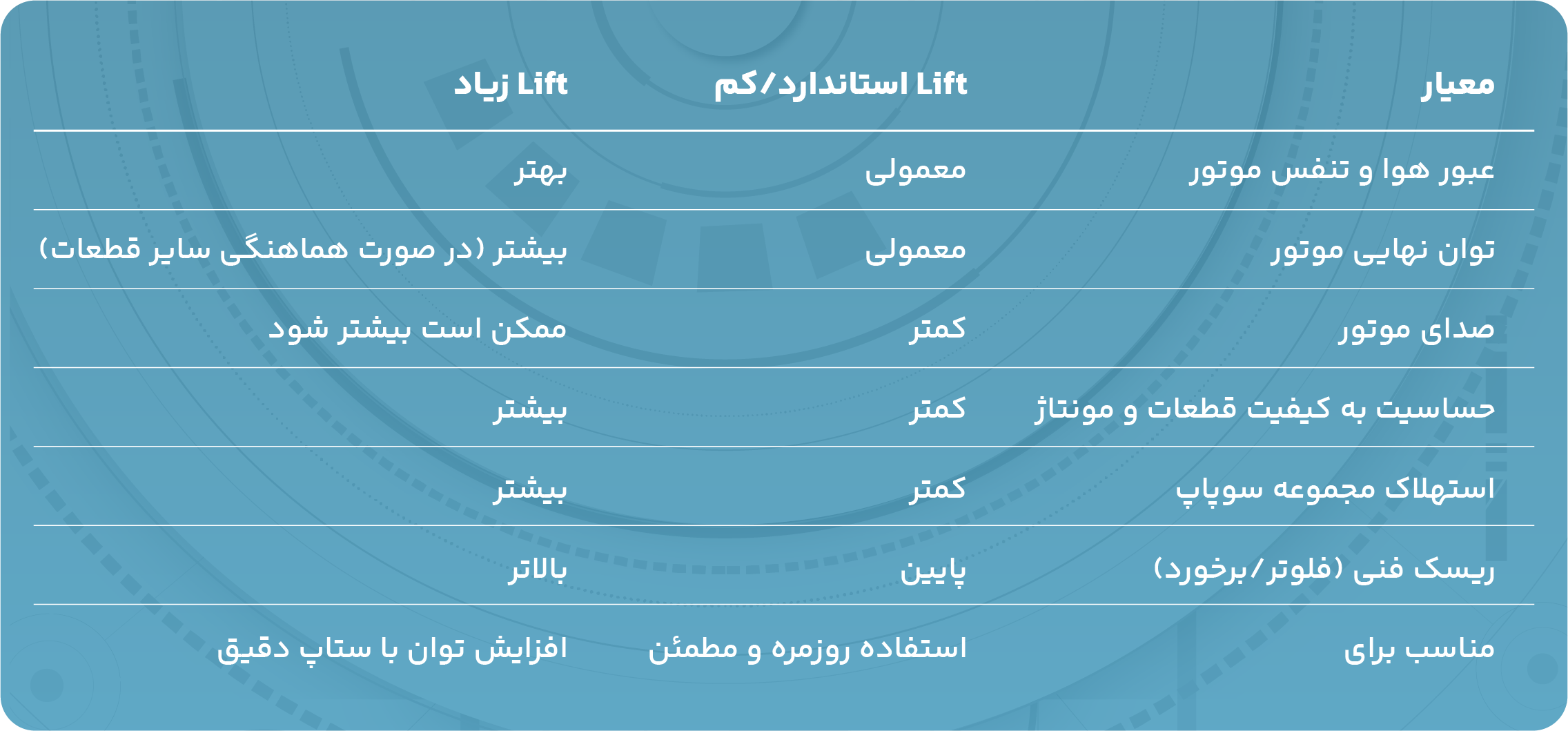

جدول مقایسه Lift

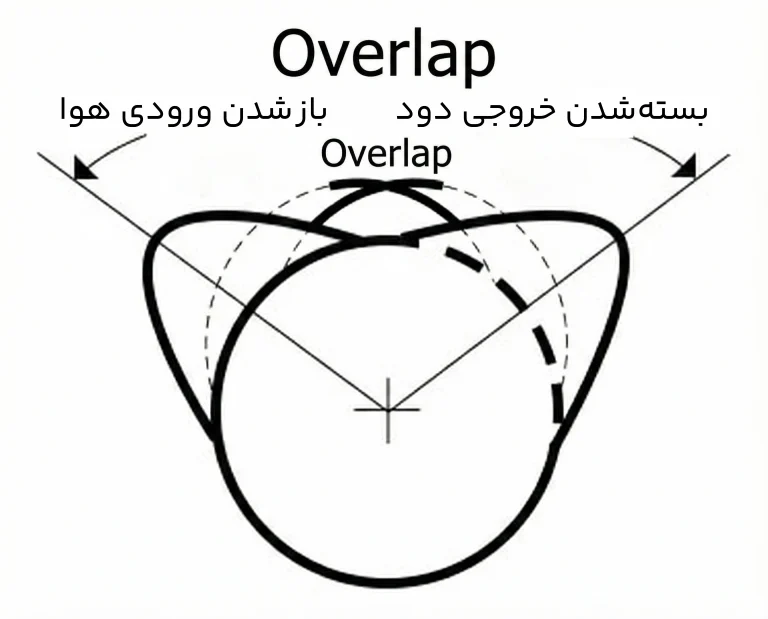

همزمانی سوپاپها (Overlap) یعنی چه؟
Overlap یعنی زمانی که سوپاپ ورودی و خروجی همزمان باز هستند.
در دورهای بالا میتواند به بهتر خارج شدن دود و بهتر وارد شدن هوا کمک کند
اما در دورهای پایین ممکن است بخشی از هوای تازه از مسیر خروج دود هدر برود و نتیجهاش: درجا بدتر، مصرف بیشتر و کاهش بازده

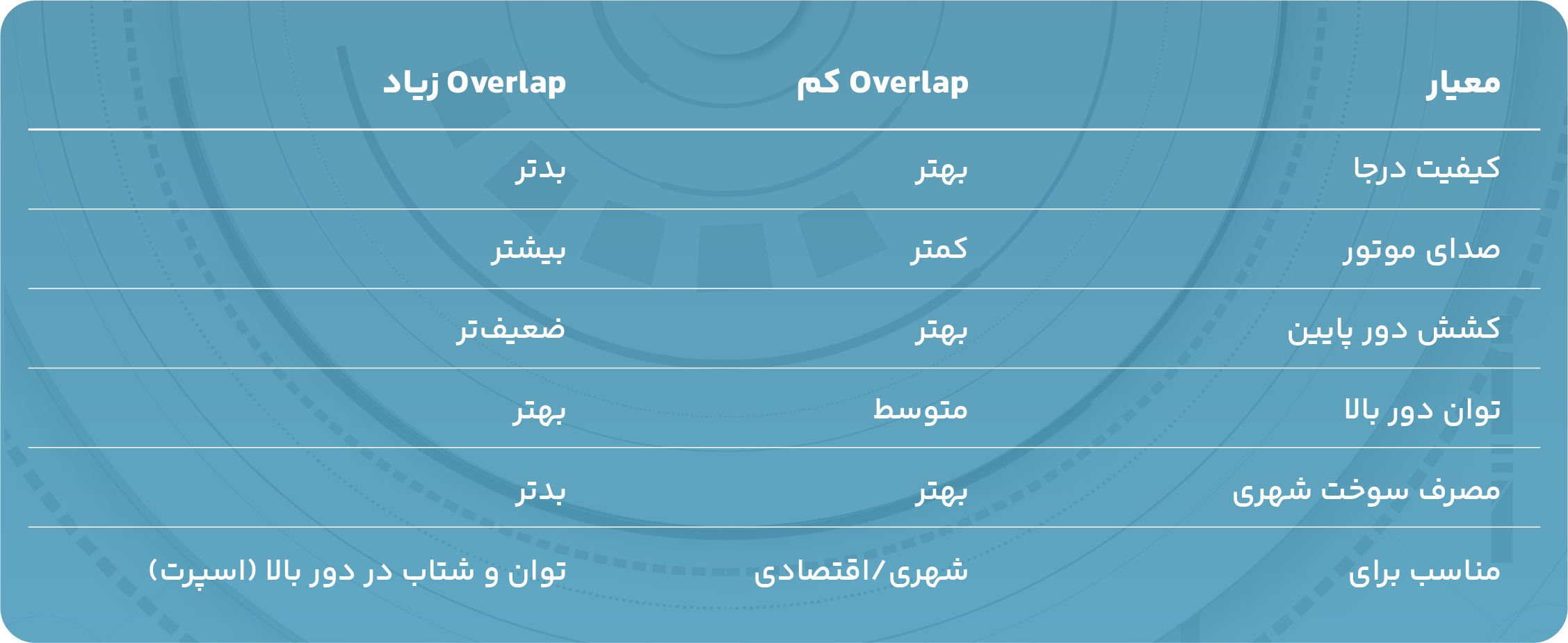

جدول مقایسه Overlap
دو نکته تکمیلی کوتاه: تایمینگ و زاویه جدایی بادامکها
تایمینگ میلبادامک: اگر کمی جلو بیفتد معمولاً دور پایین بهتر میشود؛ اگر عقب بیفتد معمولاً دور بالا تقویت میشود.
زاویه جدایی بادامکها (LSA): روی مقدار Overlap اثر دارد. زاویه بیشتر معمولاً درجا را بهتر میکند، زاویه کمتر معمولاً حالت تندتر و اسپرتتر میدهد.
جمعبندی (انتخاب درست برای موتور شهری یا توانمحور)
اگر هدف خودرو شهری و کمدردسر است:
مدت باز بودن کوتاهتر + همزمانی کمتر + میزان باز شدن استاندارد
نتیجه: نرمی بیشتر، صدای کمتر، مصرف بهتر، استهلاک کمتر
اگر هدف توان و شتاب بیشتر در دورهای بالا است:
مدت باز بودن بلندتر + میزان باز شدن بیشتر + همزمانی بیشتر
نتیجه: توان بهتر در دورهای بالا
اما معمولاً با هزینهی صدای بیشتر، مصرف بالاتر، حساسیت و استهلاک بیشتر—و اگر هماهنگی قطعات و تنظیمات درست نباشد، نتیجه میتواند برعکس شود.
